Przełącznica Przemysłowa ODF-DIN DOUBLE Q-Fiber przeznaczona jest głównie do krosowania kabli światłowodowych w rozbudowanych systemach automatyki. Dzięki swoim małym rozmiarom oraz uchwytowi na szynę DIN (TS35), nadaje się do zamocowania w każdej szafie. Przełącznica może być wyposażona w uchwyt na ścianie. Przetłoczenia do mocowania kabli światłowodowych wewnątrz przełącznicy dają możliwość łatwego, funkcjonalnego i zarazem estetycznego organizowania kabli i pigtaili światłowodowych. ODF- DIN mieści do 24 spawów światłowodowych.

Właściwości:

▪ Wykonane z blachy stalowej 1,2 mm,

▪ Przetłoczenia do mocowania kabli wewnątrz skrzynki,

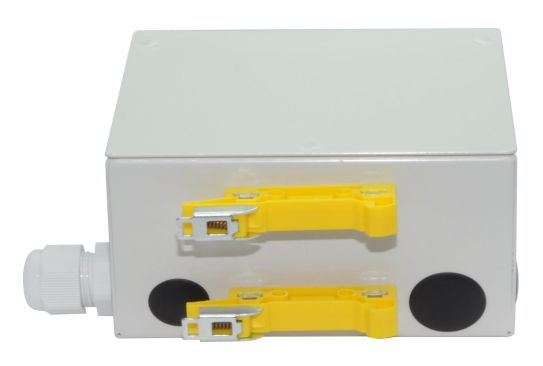

▪ Możliwość zamocowania uchwytu do montażu przełącznicy na szynie DIN,

▪ Możliwość zamocowania uchwytu do montażu przełącznicy na ścianie,

▪ Dwa otwory na przepusty kablowe M16,

▪ Dwa otwory na przepusty kablowe M 20,

▪ Możliwość zamocowania dławików zabezpieczających kabel przed złamaniem,

▪ Malowanie proszkowe standardowe RAL 7035 (szary) połysk, inne kolory na zamówienie,

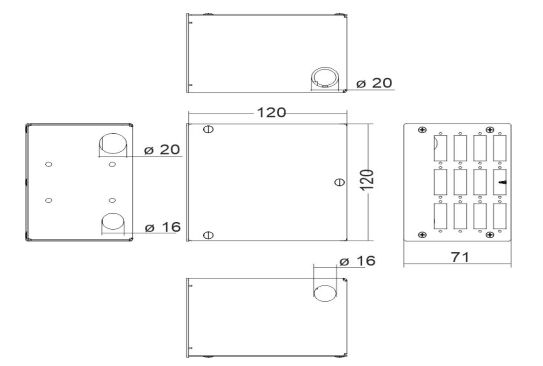

▪ Wymiary: 120x120x71 [mm] wysokość x szerokość x głębokość,

Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN.

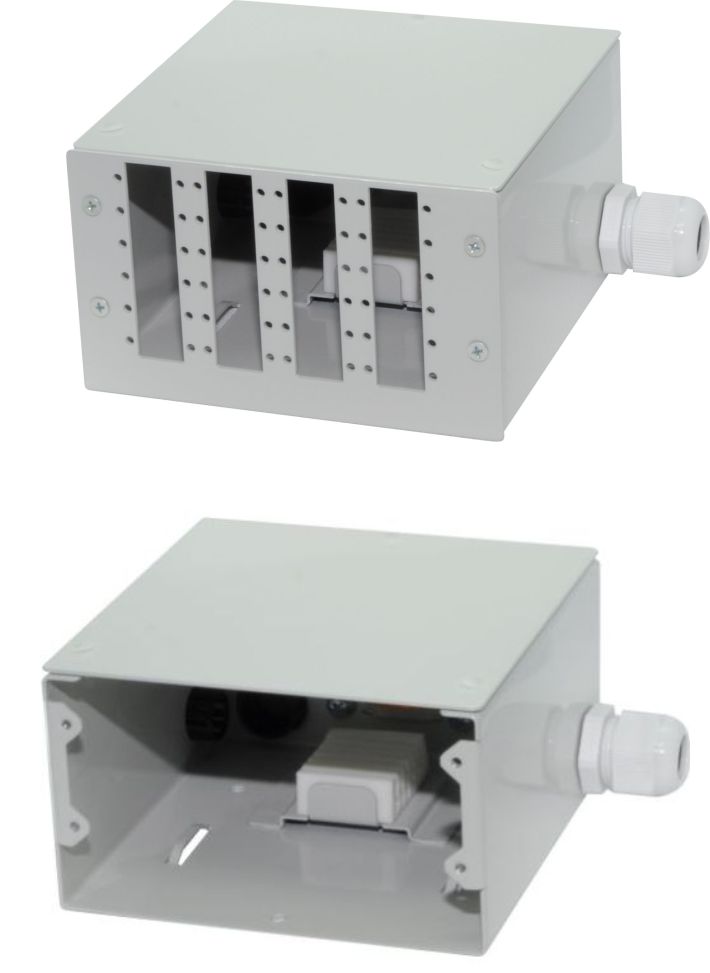

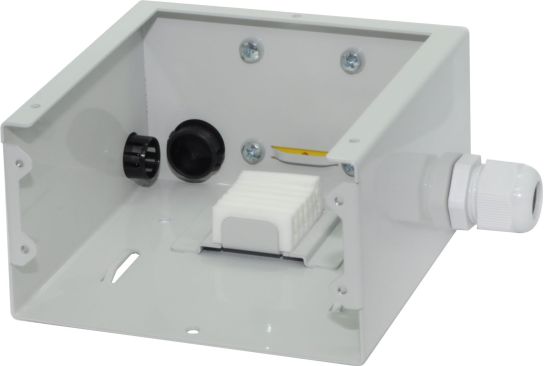

Zdjęcia:





Jak zamawiać:



ODFWBDIND	Przełącznica przemysłowa ODF-DIN DOUBLE
FPN24CSGD	Front panel ODF-DIN 24xSC/E2000 simplex*
FPN24STGD	Front panel ODF-DIN 24xST/FC/DIN d-hole
FPN12CDGD	Front panel ODF-DIN 12xSC duplex
UDDIND2	Uchwyt DIN do ODF-DIN DOUBLE 2 szt
USDIND	Uchwyt ścienny do ODF-DIN DOUBLE
	*   pasują adaptery LC/LX.5/MTRJ duplex SC foot print
	** możliwość zamówienia przełącznicy z holderami na 12 zacisków easy crimp ANT

 Wyposażenie standardowe:

▪ Przepust kablowy M20x1.5  (ø kabla 6÷13 mm) ( 1 szt),

▪ Kołek montażowy ø 4x20 mm (3 szt) ,

▪ Opaska kablowa 80x 2,5 mm (6 szt),

▪ Zaślepka okrągła (3 szt),

▪ Uchwyt na 24 osłonek spawów (1 szt),

▪ Uchwyt do montażu na szynę DIN lub do montażu naściennego (do wyboru) ( 1 kpl).

Wyposażenie dodatkowe:

▪ Pigtaile światłowodowe,

▪ Adaptery światłowodowe,

▪ Osłonki spawów światłowodowych.

Informacje dodatkowe:

▪ Przełącznica mieści do 24 spawów światłowodowych,

▪ Możliwość wyprowadzenia na panel czołowy do 24 połączeń.
