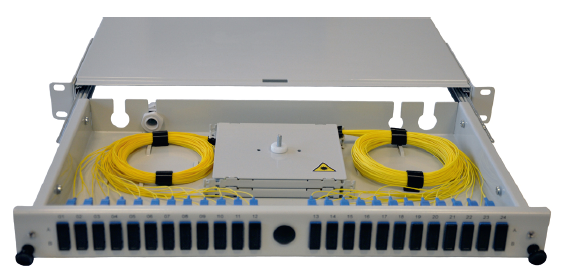

Teleskopowa Przełącznica Światłowodowa 19'' 1U Q-Fiber składa się ze skrzynki oraz płyty rozdzielczej. Zainstalowana na teleskopach szuflada z płytą rozdzielczą (wysuw 110%) gwarantuje najwyższy komfort pracy zarówno przy instalacji jak i późniejszych pracach konserwacyjnych. Wyjścia kablowe przystosowane do montażu dławic kablowych M16, M20 oraz kabli zakończonych rozszyciem typu Fiber Quick. Front panel dostępny jest w wersji zintegrowanej z szufladą lub jako element wymienny. Przestawne uchwyty boczne umożliwiają cofnięcie przełącznicy o 30 mm od płaszczyzny montażowej.

Właściwości:

▪ Wykonane z blachy stalowej 1,2 mm,

▪ Wysuw 110% na szynach teleskopowych,

▪ Przetłoczenia do mocowania kabli wewnątrz skrzynki,

▪ Bezśrubkowy montaż adapterów,

▪ Malowanie proszkowe standardowe RAL 7035 (szary) połysk i RAL 9005 (czarny) połysk, inne kolory na zamówienie,

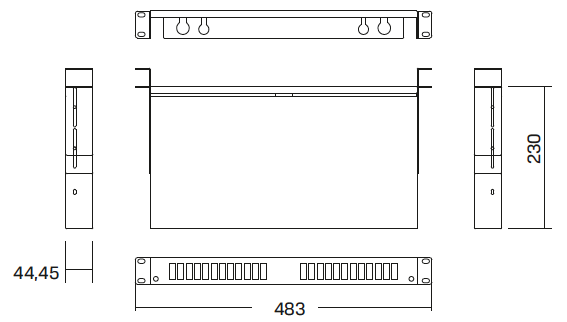

▪ Wymiary: 44,45x483x230 [mm] wysokość x szerokość x głębokość,

▪ Przestawne uchwyty boczne umożliwiają cofnięcie przełącznicy o 30 mm.

Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN.

Zdjęcia:



Jak zamawiać:

ODF-19-1U-T*	Przełącznica teleskopowa 19" 1U
ODF-19-1U-T-Z*	Przełącznica teleskopowa 19" 1U z zamkiem

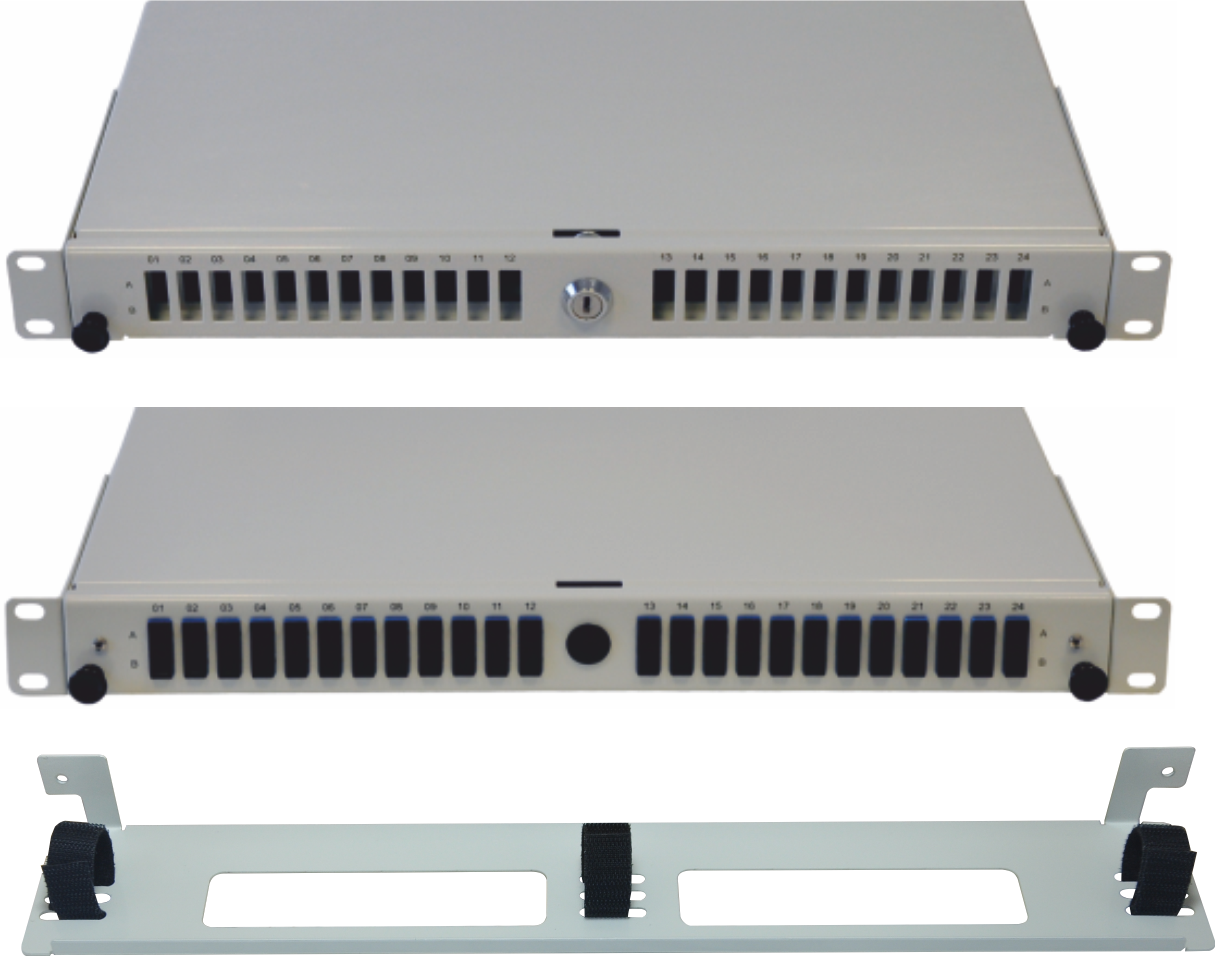

PK191U70-T	Prowadnica zapasu kabla 70mm

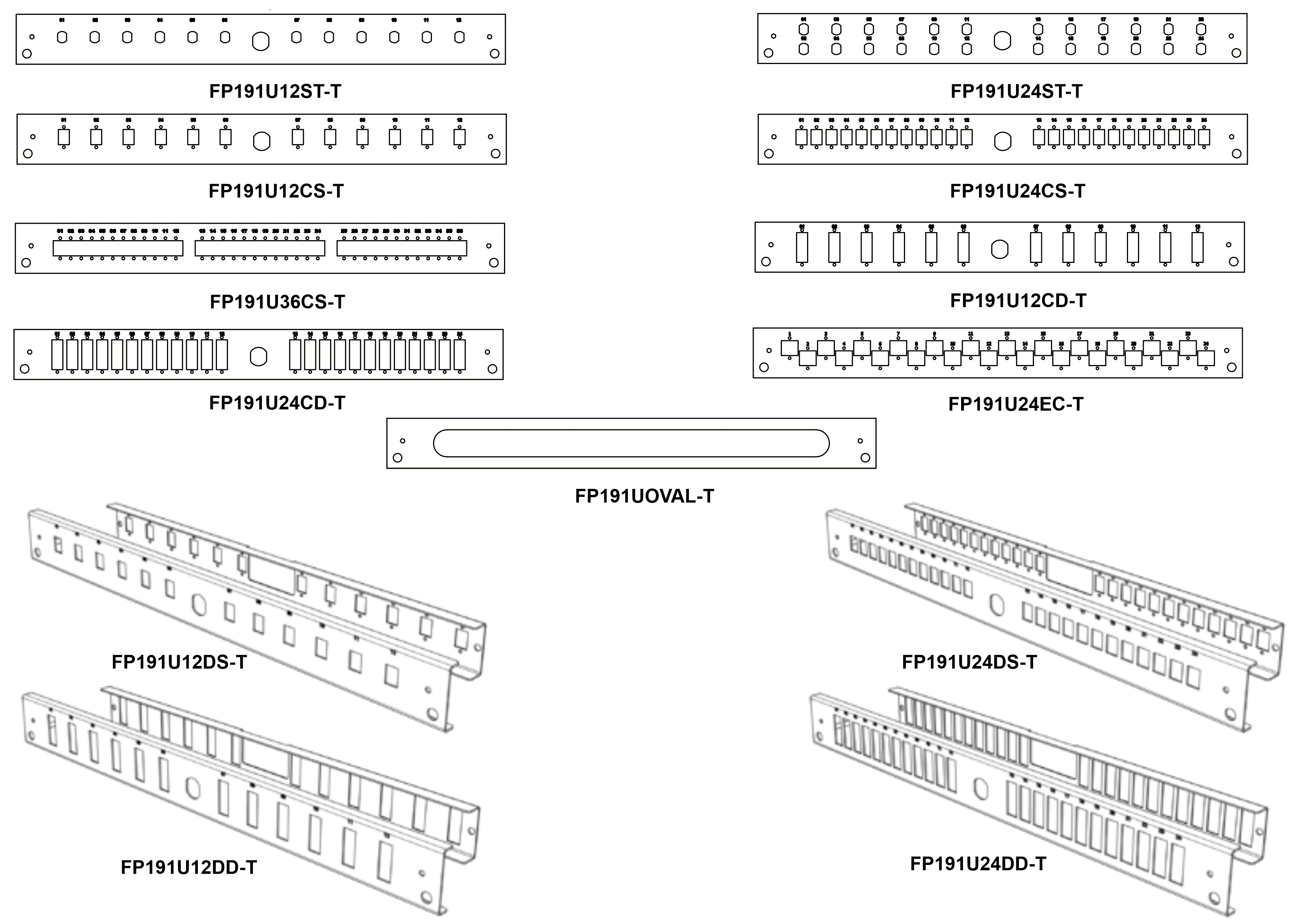

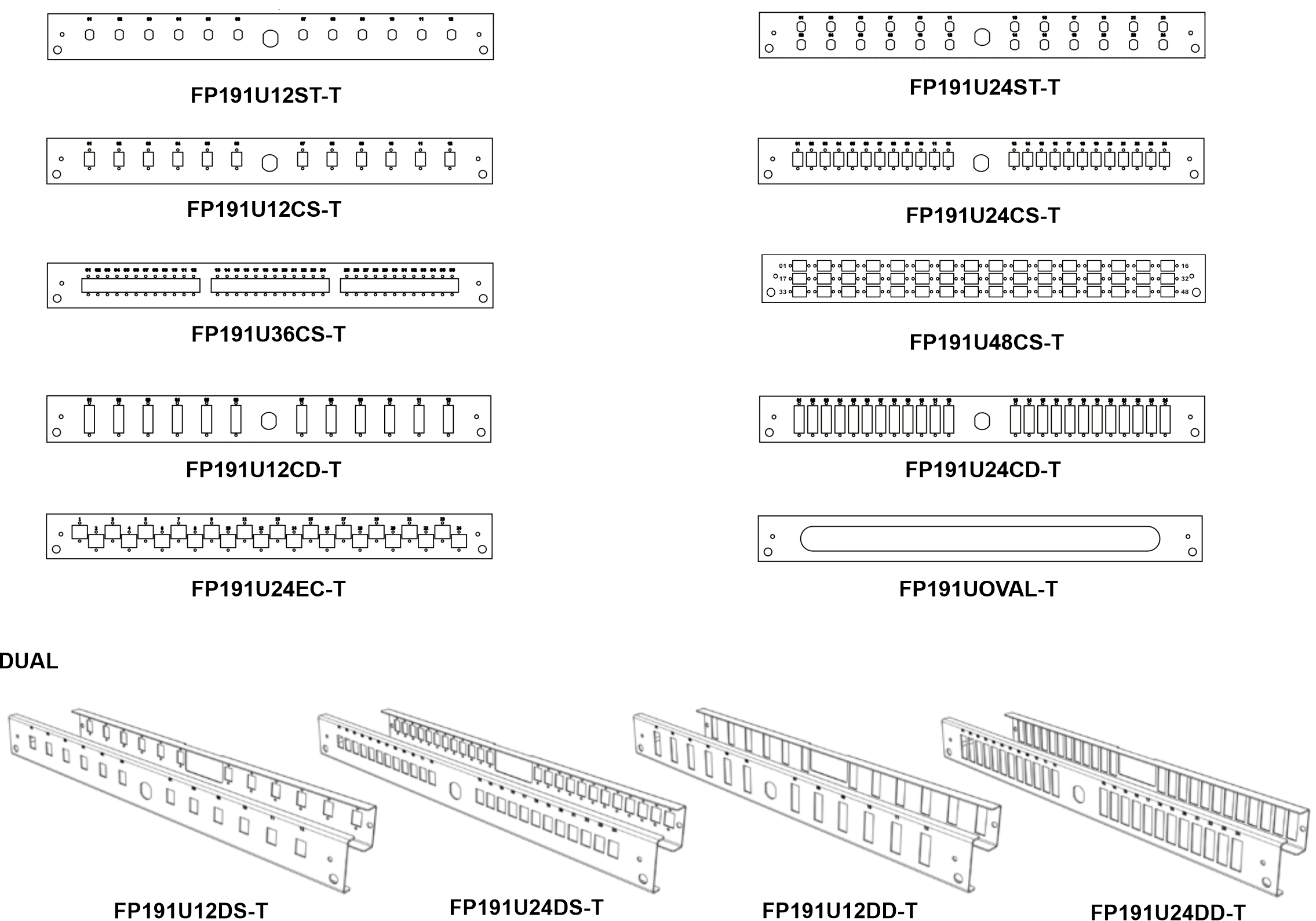

FP191U12ST-T	Front panel 19" 1U 12xST/FC/DIN d-hole
FP191U24ST-T	Front panel 19" 1U 24xST/FC/DIN d-hole
FP191U12CS-T	Front panel 19" 1U 12xSC/E2000 simplex **
FP191U24CS-T	Front panel 19" 1U 24xSC/E2000 simplex **
FP191U36CS-T	Front panel 19" 1U 36xSC/E2000 simplex**
FP191U12CD-T	Front panel 19" 1U 12xSC/ST/FC duplex / LC quad
FP191U24CD-T	Front panel 19" 1U 24xSC/ST/FC duplex / LC quad
FP191U24EC	Front panel 19" 1U 24xE2000 Compact
FP191U12DS-T	Front panel 19" 1U 12xSC/E2000 simplex** DUAL
FP191U24DS-T	Front panel 19" 1U 24xSC/E2000 simplex** DUAL
FP191U12DD-T	Front panel 19" 1U 12xSC/E2000 duplex DUAL
FP191U24DD-T	Front panel 19" 1U 24xSC/E2000 duplex DUAL
FP191UOVAL-T	Front panel 19" 1U OVAL
	* możliwość zamówinia przełącznicy ze zintegrowanym front panelem oraz w opcji z wysuniętymi (przykręcanymi) adapterami ** pasują adaptery LC/LX.5/MTRJ duplex SC foot print

Wyposażenia standardowe:

▪ Przepust kablowy M16x1,5 (ø kabla 5,5÷10 mm) (1 szt),

▪ Śruba montażowa M6 (4 szt),

▪ Nakrętka radełkowana M5 (1 szt),

▪ Zatrzaski (2 szt).

Wyposażenia dodatkowe:

▪ Przepust kablowy M20x1,5 (ø kabla 6÷13 mm),

▪ Opaski kablowe 80x2,5 mm,

▪ Pigtaile światłowodowe,

▪ Kasety spawów światłowodowych,

▪ Adaptery światłowodowe.

Informacje:

▪ Przełącznica mieści dwie kasety DIN24, cztery kasety DIN24 WHITE,

▪ Produkt przystosowany do systemu Fiber Quick,

▪ Przełącznica pakowana w karton.
