Fiber Quick Q-Fiber to wygodny, mechaniczny system rozszycia kabla polegający na wyprowadzeniu gotowych zakończeń w postaci złącz światłowodowych. Technologia ta polega na zdjęciu, wycięciu tuby centralnej bądź wielotuby z wybranego kabla światłowodowego i wydzieleniu pojedynczych włókien światłowodowych. Włókna pozostają w powłoce akrylowej 250 μm i wprowadzane są do wnętrza pustych kabli patchcordowych, a następnie zakańcza się je w obudowie systemu Fiber Quick z jednej strony i wybraną złączką światłowodową z drugiej. Dzięki temu unikamy dodatkowych spawów, które powodują tłumienność. Pigtaile mogą być zabezpieczone rurą osłonową systemu Fiber Guard lub oplotem systemu Simple Guard. Systemy te pozwalają na bezpieczne wciąganie kabla w kanalizacji teletechnicznej.

Właściwości:

▪ Dowolna długość pigtaili,

▪ Dowolna ilość wyprowadzeń od 1 do 96 po obu stronach kabla,

▪ Dowolna długość i typ kabla,

▪ Dowolne złącza na końcach SC, FC, ST, LC, MU, E2000, DIN, inne,

▪ Standardy polerowania: Flat, PC, UPC,

▪ Niska tłumienność,

▪ Wysoka reflektancja,

▪ Dostępne wersje systemu Fiber Quick 12, 24, 48, 72 i 96,

▪ Możliwość montażu w szafie rakowej wykorzystując uchwyt FQ-U.

Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN, FTTX, PON.

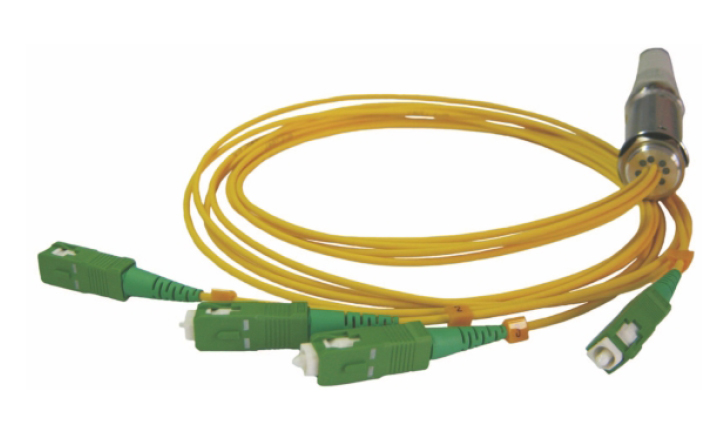

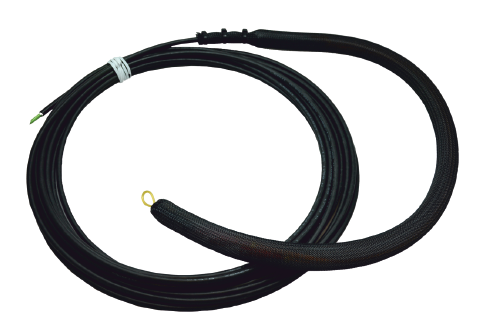

Zdjęcia:

Parametry:

Typ: Fiber Quick				12		24		48
Max. ilość włókien		szt		12		24		48
Średnica zewnętrzna		mm		21		27		33
Długość		mm		125		155		175
Max. średnica kabla		mm		7		10		13
Max. siła ciągnienia		N		1000		1000		1000









Jak zamawiać:

Informacje:

▪ Do każdego produktu dołączany jest protokół pomiarowy,

▪ Możliwość zabezpieczenia kabla peszlem oraz wąsów systemem Fiber Guard,

▪ Każdy produkt wykonywany jest ściśle z zamówieniem klienta.
