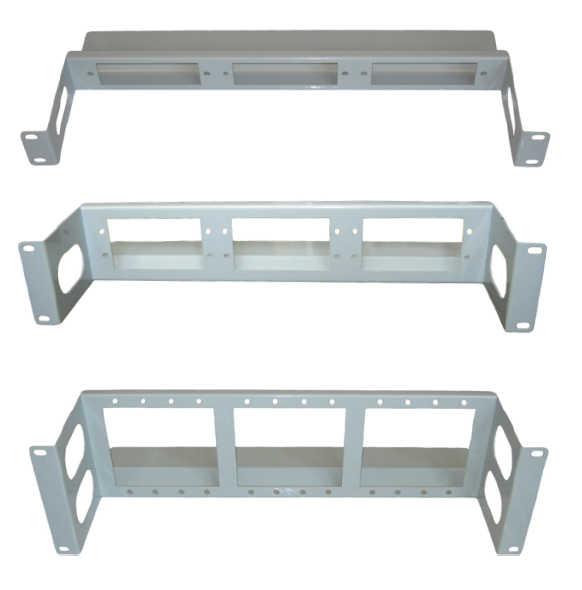

LGX Chassis (1U, 2U, 3U) są to skrzynie rakowe przystosowane do zainstalowania w szafie teleinformatycznej przy pomocy śrub rakowych. Zaprojektowane zostały, aby pomieścić od 3 do 12 modułów LGX-S (pojedyncze) w zależności od rodzaju skrzyni oraz od 3 do 6 modułów LGX-D (podwójne). Moduły instalowane są poprzez zatrzask. Takie rozwiązanie pozwala na bardzo szybki montaż i demontaż modułów bez konieczności używania dodatkowych narzędzi. System LGX może być wykorzystywany do krosowania kabli światłowodowych, patchcordów i pigtaili. Bardzo dobrze sprawdzają się również do adaptacji splitterów oraz systemów zwielokrotnienia falowego WDM, CWDM i DWDM. Dzięki swoim małym rozmiarom pozwalają na bardzo efektywne wykorzystanie przestrzeni wewnątrz szafy teleinformatycznej.

Właściwości:

▪ Wykonana z metalu 1,5 mm,

▪ Możliwość zamocowania w szafie teleinformatycznej,

▪ Umieszczenie modułów w zagłębieniu ułatwia organizacje patchcordów,

▪ Boczne przetłoczenie umożliwia wygodne prowadzenie patchcordów,

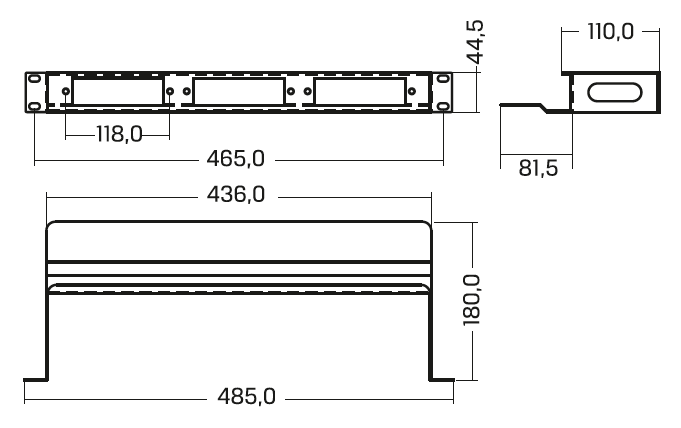

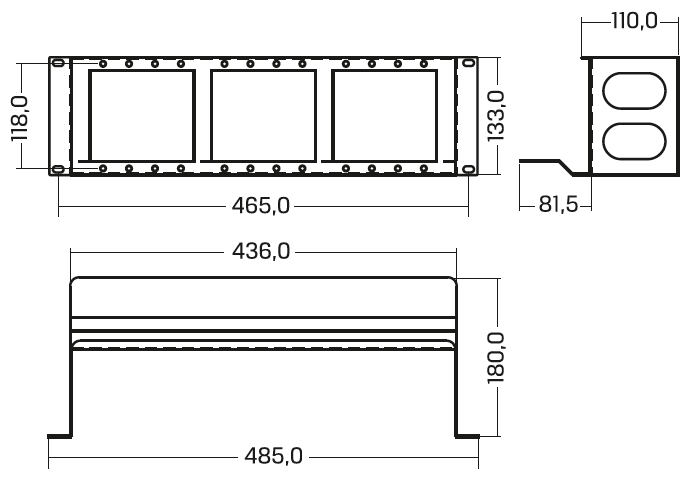

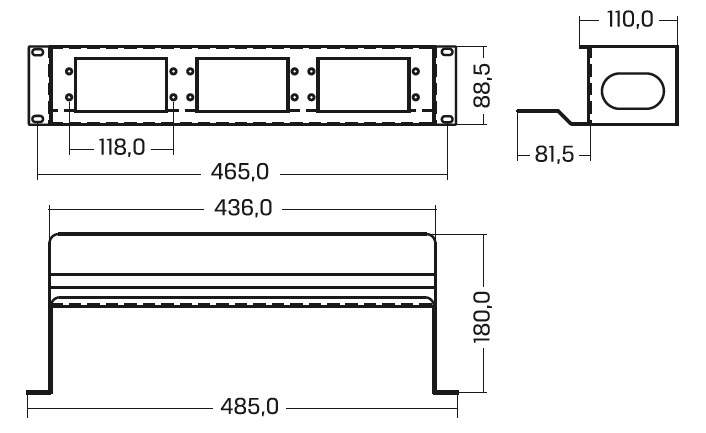

▪ Wymiary: 1U - 44,5x485x180 [mm], 2U - 88,5x485x180 [mm], 3U - 133x485x180 [mm] (wysokość x szerokość x głębokość ),

▪ Malowanie proszkowe standardowe RAL 7035 (szary) połysk, inne kolory na zamówienie,

▪ Chassis 1U mieści 3 moduły LGX-S (pojedyncze),

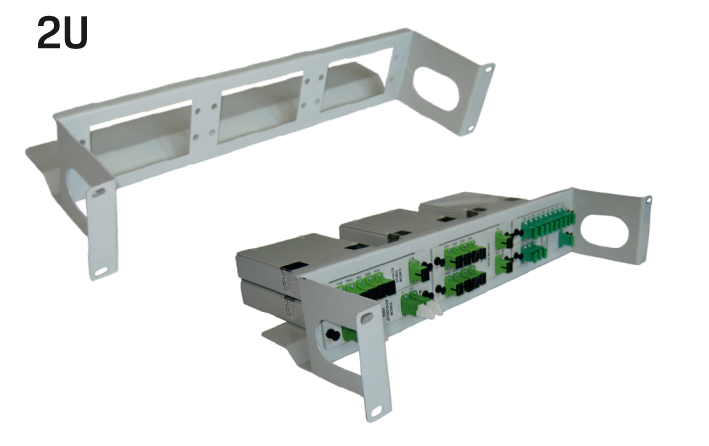

▪ Chassis 2U mieści 6 modułów LGX-S (pojedyncze) lub 3 moduły LGX-D (podwójne),

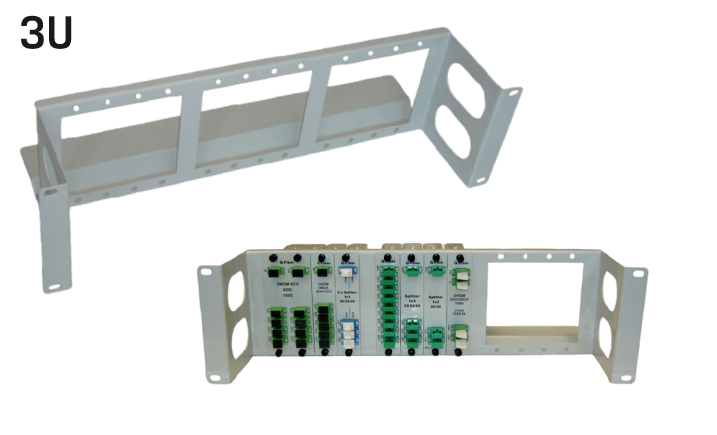

▪ Chassis 3U mieści 12 modułów LGX-S (pojedyncze) lub 6 moduły LGX-D (podwójne).

Zastosowanie:

Telekomunikacja, Przemysł, CATV, FTTX, PON, Sieci LAN, MAN, WAN.

Zdjęcia:

 Jak zamawiać:

CH-LGX-1U	Skrzynia rakowa Chassis LGX 1U
CH-LGX-2U	Skrzynia rakowa Chassis LGX 2U
CH-LGX-3U	Skrzynia rakowa Chassis LGX 3U

Wyposażenia standardowe:

▪ Śruby rakowe,

▪ Zatrzaski,

▪ Moduły LGX.

Informacje:

▪ Możliwość zamocowania w szafie teleinformatycznej,

▪ Chessis 1U mieści do 3 modułów LGX-S (pojedyncze),

▪ Chassis 2U mieści 6 modułów LGX-S (pojedyncze) lub 3 moduły LGX-D (podwójne),

▪ Chassis 3U mieści 12 modułów LGX-S (pojedyncze) lub 6 modułów LGX-D (podwójne).
