Pigtaile i Patchcordy Tuningowane Q-Fiber

Pigtaile i Patchcordy Tuningowane Q-Fiber to wysokiej klasy produkty technologii światłowodowej. Dzięki zastosowaniu wysokiej jakości materiałów produkcyjnych oraz zaangażowaniu doświadczonej kadry inżynierów produkty Q-Fiber gwarantują najwyższą jakość połączeń transmisyjnych. Specjalistyczna aparatura wspomaga proces produkcyjny umożliwiając osiągnięcie najniższych wartości tłumienia patchcordów i pigtaili światłowodowych. Dobrej jakości złącza, o niskiej stracie wtrąceniowej wykorzystane są w transmisjach dalekiego zasięgu szczególnie dla linii gdzie dużą rolę odgrywa budżet mocy optycznej. Każdy produkt wytwarzany jest ściśle z zamówieniem klienta, co powoduje, że patchcordy i pigtaile Q-Fiber mogą być wykonywane w dowolnej konfiguracji.

Właściwości:

▪ Dowolna długość (tolerancja dla długości):

▫ do 0,50m ± 5cm,▫ do 5m ± 10 cm,

▫ do 20m ± 20cm,

▫ Powyżej 20m ± 1%

▪ Kable LSOH,

▪ Najwyższej jakości ceramiczna ferrula złączy:

▫ Koncentracyjność otworu ferruli < 0.5μm

▫ Średnica otworu w ferruli 125.2-125-7μm

▪ Złącze tuningowane,

▪ Zgodność z normami ZN-05/TP SA-044, ZN-96/TPSA-07, PN-EN 50377, IEC 61754, IEC 61755,

▪ Zgodność z normą RoHS.

Standard polerowania:

▪ UPC,

▪ APC 8°,

▪ APC 9°.

Zastosowanie:

Telekomunikacja, CATV, Monitoring, Przemysł, Sieci LAN, MAN, WAN, FTTx, Elementy pomiarowe.

Parametry:

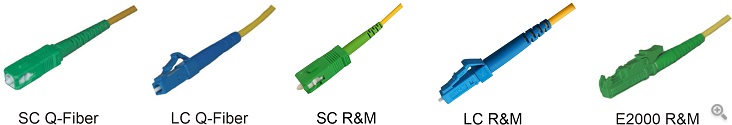

	Ferrula ceramiczna (SC,LC,E2000)
	SM/PC			SM/APC
	Grade B	Grade A	0.1dB	Grade B	Grade A	0.1dB
Tłumienność maksymalna [dB]	≤ 0,25 (klasa B)	≤ 0,15 (klasa A)	≤ 0,10 (klasa A+)	≤ 0,25 (klasa B)	≤ 0,15 (klasa A)	≤ 0,10 (klasa A+)
Tłumienność typowa [dB]	≤ 0,12 (klasa B)	≤ 0,07 (klasa A)	≤ 0,07 (klasa A)	≤ 0,12 (klasa B)	≤ 0,07 (klasa A)	≤ 0,07 (klasa A)
Reflektancja [dB]	≥ 50 (klasa 2+)	≥ 50 (klasa 2+)	≥ 50 (klasa 2+)	≥ 65 (klasa 1+)	≥ 70 (klasa 1+)	≥ 70 (klasa 1+)
Promień krzywizny [mm]	5 ÷ 30 (klasa B)	7 ÷ 25 (klasa B)	7 ÷ 25 (klasa B)	4 ÷ 12 (klasa B)	5 ÷ 12 (klasa B)	5 ÷ 12 (klasa B)
Przesunięcie szczytu [µm]	0 ÷ 50 (klasa B)	0 ÷ 50 (klasa B)	0 ÷ 50 (klasa B)	0 ÷ 50 (klasa B)	0 ÷ 50 (klasa B)	0 ÷ 50 (klasa B)
Przesunięcie kątowe max. [°]	0,2 (klasa B)	0,2 (klasa B)	0,2 (klasa B)	0,2 (klasa B)	0,2 (klasa B)	0,2 (klasa B)
Wystawienie włókna* [nm]	-100 ÷ A** (klasa B)	-60 ÷ A** (klasa B+)	-60 ÷ A** (klasa B+)	-100 ÷ A** (klasa B+)	-60 ÷ A** (klasa B+)	-60 ÷ A** (klasa B+)
