Pigtail - krótki odcinek jednowłóknowego kabla stacyjnego zakończony tylko z jednego końca wtykiem (półzłączką).

Patchcord - krótki odcinek kabla stacyjnego zakończony obustronnie wtykami (półzłączkami), służący do połączenia urządzeń teletransmisyjnych z przełącznicą światłowodową lub do łączenia przyrządów pomiarowych.

---

MU- Monomodowe PC (SM)

Standard polerowania:

• PC
• SPC
• UPC

Rodzaj kabla:

• Simplex
• Duplex Zipcord
• Duplex Round

Średnica Kabla:

• tuba ø900 µm
• ø1,8 mm
• ø2,0 mm

Typ włókna:

• 9/125 µm

Rodzaj włókna:

• G.652 - włókna o nieprzesuniętej dyspersji
• G.653 - włókna o przesuniętej dyspersji
• G.655 - włókna o niezerowej dyspersji
• G.657A - włókna o małym promieniu gięcia

Ferrula:

• Materiał ferruli: Ferrula ceramiczna
• Średnica ferruli: ø1,25 mm
• Średnica otworu: ø125,5 µm

Parametry transmisyjne:

Tłumienność wtrąceniowa (IL): ≤0,20 dB

Tłumienność odbiciowa (RL):

• PC ≥40 dB
• SPC ≥45 dB
• UPC ≥50 dB

Parametry geometryczne:

• Promień krzywizny: 7-25 mm
• Podcięcie/wystawanie: ±50 nm
• Apex: ≤50 µm

Wymiary geometryczne złącza:

---

MU- Monomodowe APC (SM)

Standard polerowania:

• APC 8°

Rodzaj kabla:

• Simplex
• Duplex Zipcord
• Duplex Round

Średnica Kabla:

• tuba ø900 µm
• ø1,8 mm
• ø2,0 mm

Typ włókna:

• 9/125 µm

Rodzaj włókna:

• G.652 - włókna o nieprzesuniętej dyspersji
• G.653 - włókna o przesuniętej dyspersji
• G.655 - włókna o niezerowej dyspersji
• G.657A - włókna o małym promieniu gięcia

Ferrula:

• Materiał ferruli: Ferrula ceramiczna
• Średnica ferruli: ø1,25 mm
• Średnica otworu: ø125 µm

Parametry transmisyjne:

• Tłumienność wtrąceniowa (IL): ≤0,20 dB
• Tłumienność odbiciowa (RL): ≥60 dB

Parametry geometryczne:

• Promień krzywizny: 5-12 mm
• Podcięcie/wystawanie: ±50 nm
• Apex: ≤50 µm

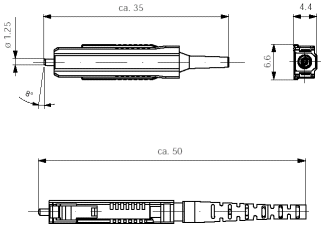

Wymiary geometryczne złącza:

---

MU- Mutlimodowe (MM)

Standard polerowania:

• Flat

Rodzaj kabla:

• Simplex
• Duplex Zipcord
• Duplex Round

Średnica Kabla:

• tuba ø900 µm
• ø1,8 mm
• ø2,0 mm

Typ włókna:

• 50/125 µm
• 62,5/125 µm

Rodzaj włókna:

• G.651- włókno wielomodowe OM2, OM3, OM4 [50/125 µm]
• EIA-492 - włókno wielomodowe OM1 [62,5/125 µm]

Ferrula:

• Materiał ferruli: Ferrula ceramiczna
• Średnica ferruli: ø1,25 mm
• Średnica otworu: ø127 µm

Parametry transmisyjne:

• Tłumienność wtrąceniowa (IL): ≤0,25 dB

Wymiary geometryczne złącza:
